为什么有的面料一撕便破？耐磨的面料是哪类？
来源：新乡市鑫灿防护面料有限公司
点击：4103
发布时间：2021-08-31
鑫灿防护 今天

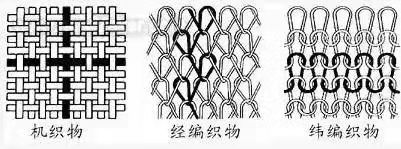

与成纱的纤维原料材质和混纺比例、纤维本身的细度（支数或特数）和纱线的细度（支数或特数）、成纱均匀度、回潮率或含水率、单纱还是股线、单纱及股线的捻度（捻系数）、纤维或纱的贮存年限等因素都有关。还有弹性纤维包括其伸长率等因素都会造成较大的差异。与针织物和机织物、组织结构（如：平纹、斜纹、缎纹、提花、其它等）、经纬纱密度有关。
经向强力和纬向强力不同，顶破的强力也不同，是否包括有布边，是实边还是毛边、是否避开疵点和褶皱，距离原织物布边的远近都可能有差异（所以取样必须至少离布边15cm以上）。另外上浆的坯布与退浆的布匹，经过染色和后整理的布匹，特别是经过浸渍和特殊后整理的布匹，强力都会相差很大。织造工艺、染色、磨毛等等都有影响。粗的纱线比细的纱线体现出的强力好，斜纹比平纹好，不磨毛比磨毛好，染色的腐蚀性越小越好。要提高色织类织物的强力要从这两项进行改善。免烫织物经免烫整理后拉伸、撕破强力也会下降，直接影响了织物的耐用性。免烫整理前后织物的拉伸和撕破强度、纱线的强度和伸长率、交织阻力、形态结构对强力都有显著影响。强力和伸长率高的纱线织成的织物被撕破时受力三角区大，共同受力的纱线根数多，撕破强力高。组织结构、经纬纱密度影响纱线间的交织点及滑移情况，交织点少，纱线间容易滑移，织物的撕破强力高。服装在实际穿着过程中经过一段时间的穿用后，由于摩擦使织物中的纱线变细，某些部位常会承受突然的撕裂作用。如下蹲时裤子臀部的某些部位、服装被利物勾住的部位,这些部位所受到的外力使织物内部纱线逐根受到负荷而断裂。纺织品在使用过程中，如果长期受到局部集中负荷的作用，有可能使强力达到上限而下降，从而影响织物的拉伸、撕破强力。锦纶是美国杰出的科学家卡罗瑟斯(Carothers)及其领导下的一个科研小组研制出来的，出现的一种合成纤维。锦纶布的耐磨性能居各类织物之首，比棉花耐磨性高10倍，比羊毛高20倍，在混纺织物中稍加入一些聚酰胺纤维，可提高其耐磨性；当拉伸至3-6%时，弹性回复率可达99%；能经受上万次折挠而不断裂。比同类产品其它纤维织物高许多倍，因此，其耐用性佳。用锦纶制作的服装适合制作登山服、冬季服等。牛津布（oxford），又称牛津纺。起源于英国，以牛津大学命名的传统精梳棉织物，牛津布始于1900年左右。采用较细的精梳高支纱线作双经，与较粗的纬纱以纬重平组织交织而成。
色泽柔和，布身柔软，透气性好，穿着舒适，易洗速干，多用作衬衣、运动服和睡衣等。防水性好、耐用性好等优势，也用来做箱包。产品品种花式较多，有素色、漂白、色经白纬、色经色纬、中浅色条形花纹等；还有用涤棉纱线织制的。
扫描鑫灿防护面料商城二维码，买特种布一步到
